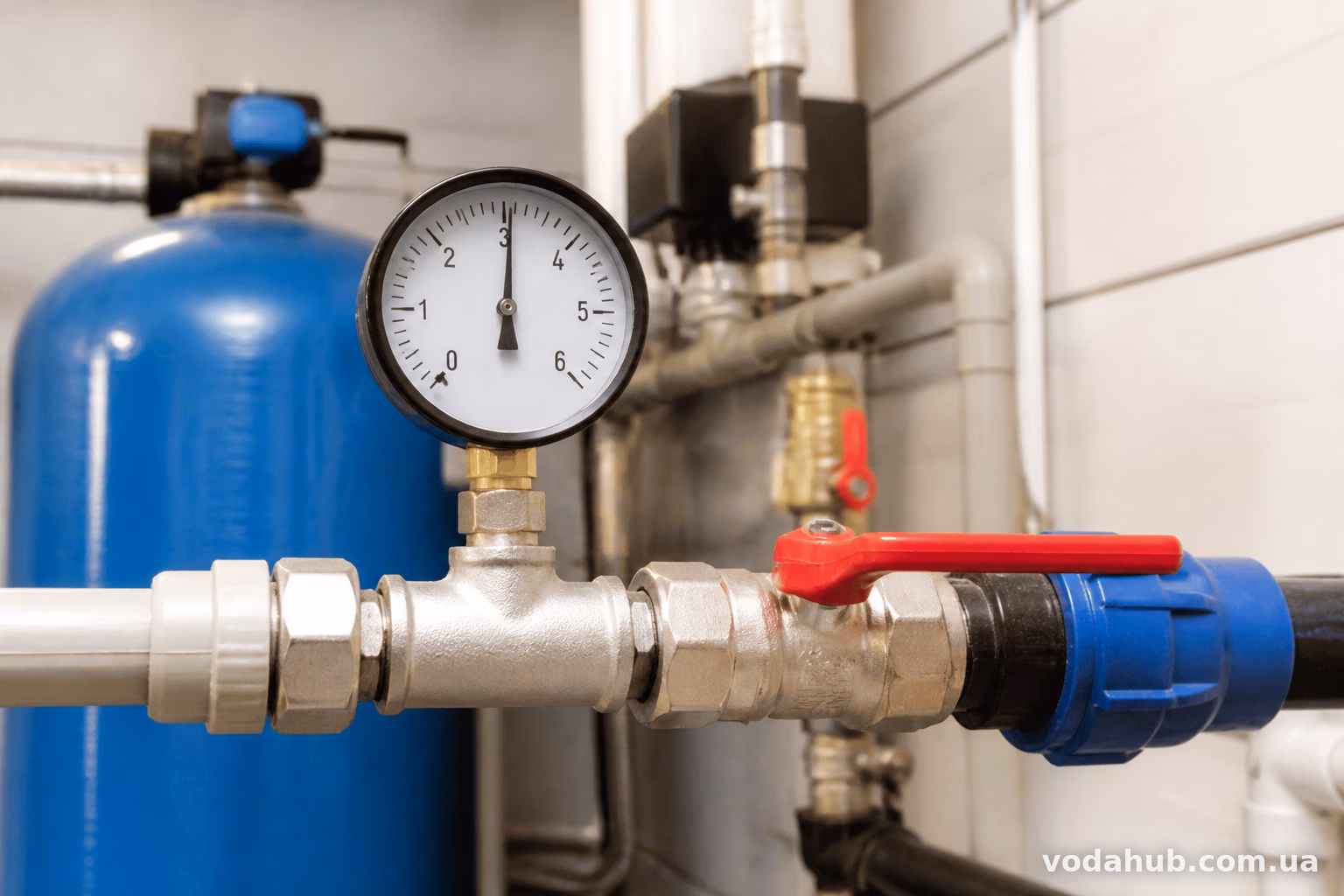

Тиск води в трубах — це не абстрактна цифра з паспорта насоса. Від нього залежить, чи потече вода з крана на другому поверсі, чи протримається бойлер до наступного ремонту, чи будуть труби гудіти й тріщати посеред ночі. Розрахувати його насправді простіше, ніж здається — потрібна лінійка, калькулятор і трохи розуміння фізики.
Що таке тиск води і в чому його вимірюють
Тиск — це сила, з якою вода діє на стінки труби. В побуті найчастіше зустрічаються бари (bar) та атмосфери (atm), рідше — паскалі чи psi (у імпортному обладнанні). Для практичних розрахунків достатньо запам’ятати: 1 бар ≈ 1 атмосфера ≈ 10 метрів водяного стовпа.
Ось цей останній момент і є ключем до всіх домашніх розрахунків. Кожні 10 метрів висоти труби “з’їдають” або “додають” приблизно 1 бар тиску — залежно від того, підіймається вода чи опускається.

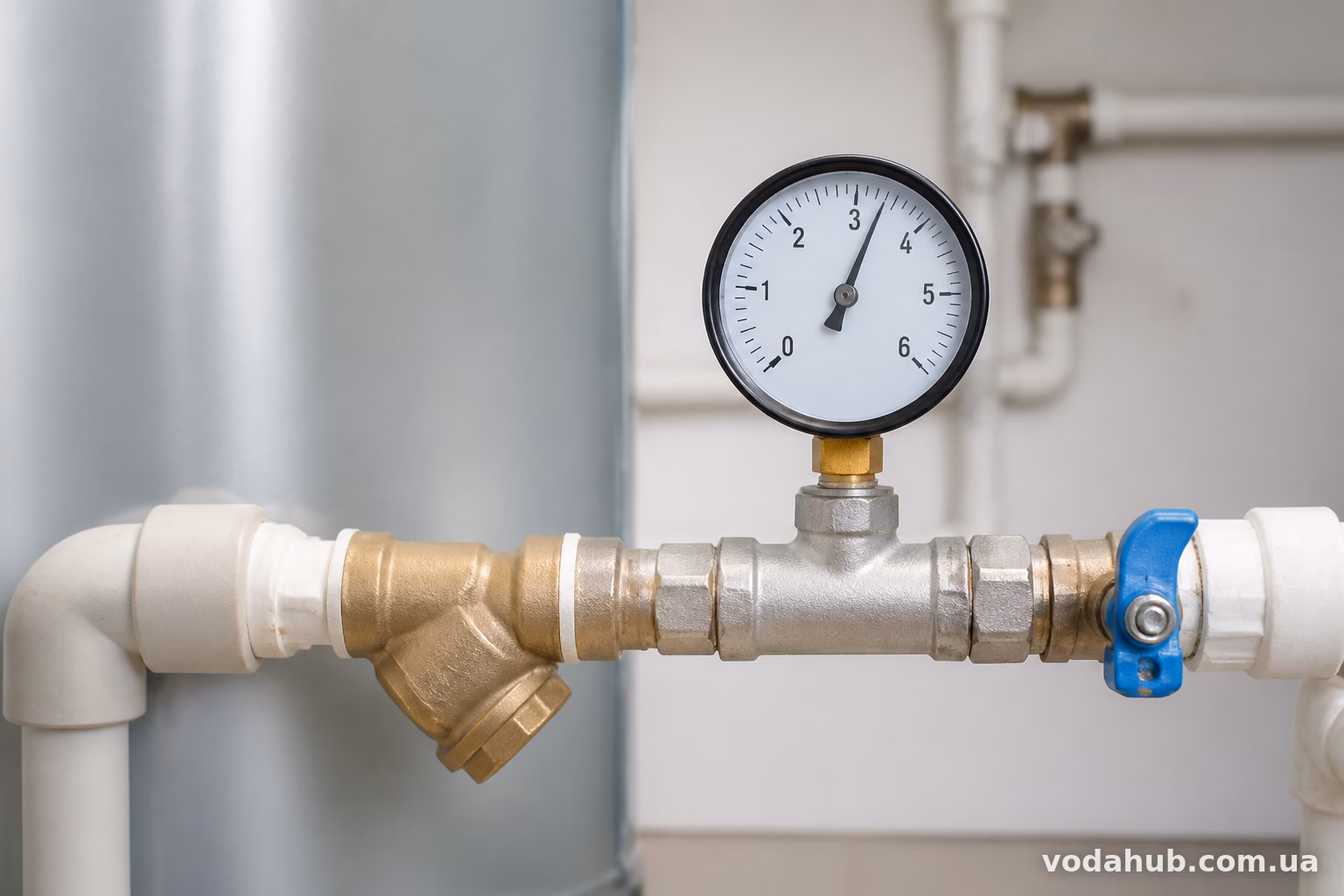

Формула розрахунку тиску для приватного будинку
Базова формула виглядає так:
P = h / 10
де P — тиск у барах, h — висота водяного стовпа в метрах.
Але в реальному будинку рахувати потрібно не саму висоту стовпа, а різницю рівнів між джерелом води (насосом, гідроакумулятором, вводом з мережі) і найвищою точкою розбору — наприклад, душовою лійкою на другому поверсі.
Приклад: якщо гідроакумулятор стоїть у підвалі, а лійка в душі знаходиться на висоті 6 метрів вище нього, то тільки на подолання цієї висоти піде 0,6 бара. Це не так уже й мало, якщо насос видає на виході всього 1,5-2 бари.
До гравітаційної складової додається ще й опір труб — тертя води про стінки, повороти, звуження, крани. Ця величина називається втратами на тертя, і її зазвичай беруть із таблиць виробника труб або рахують за спеціальними коефіцієнтами (для орієнтовних розрахунків приватного будинку достатньо додати 10-15% до гравітаційних втрат).
Покроковий розрахунок на прикладі
Візьмемо реальну ситуацію: двоповерховий будинок, свердловина з насосною станцією в підвалі, гідроакумулятор налаштований на діапазон 1,5-2,8 бара.
- Визначаємо висоту від насосної станції до найвищої точки водозабору. Скажімо, це 7 метрів (підвал + два поверхи + висота крана над підлогою).
- Рахуємо гравітаційні втрати: 7 / 10 = 0,7 бара.
- Додаємо втрати на тертя в трубах — приблизно 15%, тобто ще 0,1 бара.
- Підсумовуємо: на подолання висоти й опору піде близько 0,8 бара.
- Дивимось, який мінімальний тиск залишається на виході з крана. Якщо насос відключається при 1,5 бара (нижня межа реле), а втрати становлять 0,8 — залишається лише 0,7 бара на самому крані.
Цього вистачить для наповнення миски, але душова лійка з масажними форсунками може вже “задихатися”. Саме тому фахівці рекомендують закладати запас — реле тиску краще налаштовувати з нижньою межею не 1,5, а 2-2,2 бара, якщо в будинку більше одного поверху.

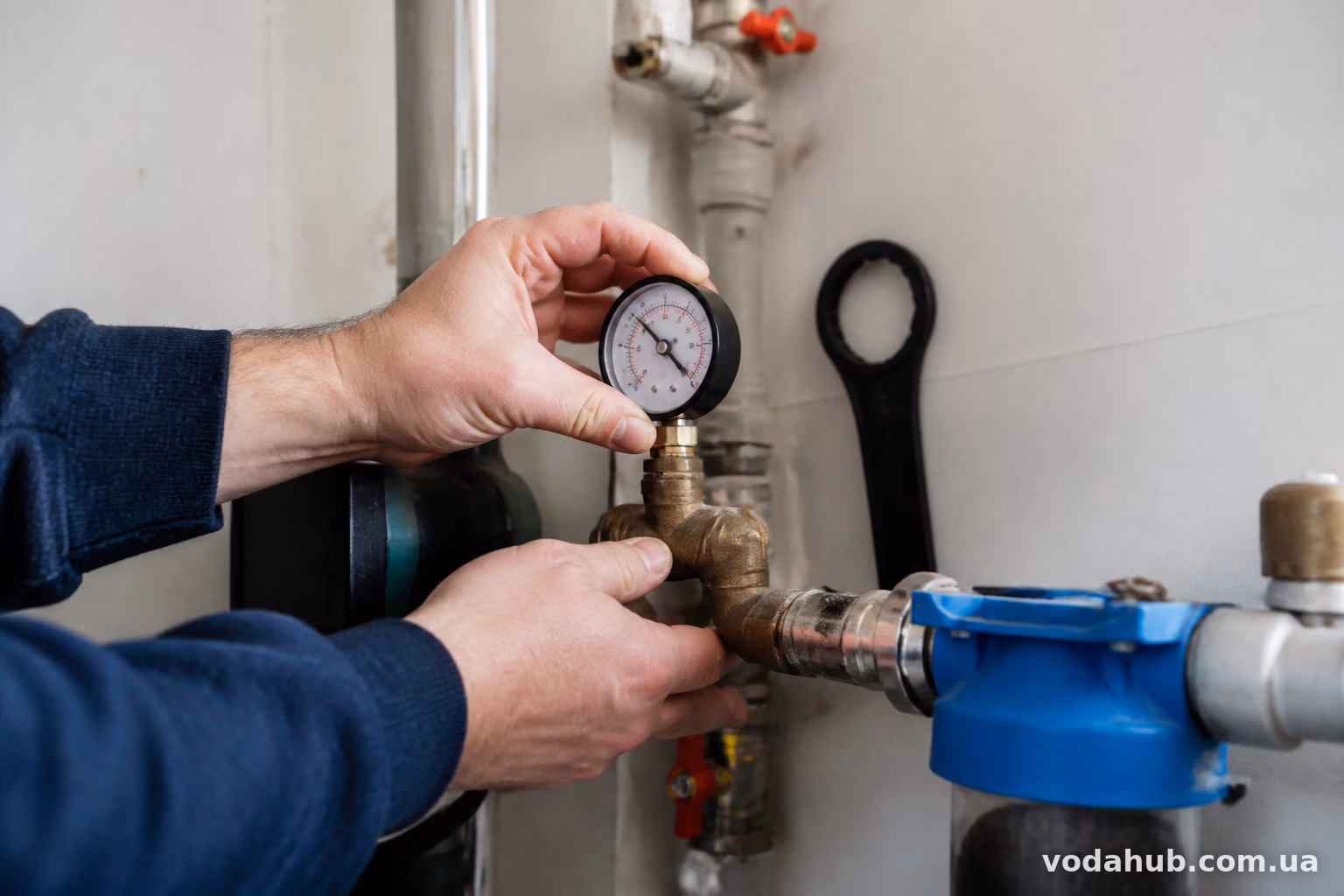

Як практично виміряти тиск у себе вдома
Розрахунки — це добре, але перевірити реальні цифри простіше манометром. Пристрій вкручується у зливний кран, на вихід гідроакумулятора або навіть у пральну машину через перехідник.
Порядок дій приблизно такий:
- Закрутити манометр у найближчу до насоса точку — так буде видно “чистий” тиск системи.
- Відкрити один кран і зафіксувати показник під час роботи.
- Закрити всі крани і подивитися, на якому тиску насос вимикається.
- Повторити вимірювання на найвищій точці розбору — різниця й покаже реальні втрати.
У мене був випадок на дачі під Києвом, де власник скаржився на слабкий напір на другому поверсі. Виявилось — насосна станція стояла в сараї на відстані майже 40 метрів від будинку, і всі ці метри горизонтальної труби додавали суттєве тертя, хоча висота була мінімальною. Розрахунок “на око” за формулою висоти тут би не спрацював — потрібно було враховувати довжину магістралі, а не тільки перепад висот.
Вплив діаметра труб і матеріалу
Розрахунок тиску без урахування діаметра труб буде неповним. Вузька труба створює більший опір — вода “продавлюється” крізь неї з утратою швидкості й тиску. У приватних будинках зазвичай ставлять труби діаметром 20-25 мм для розводки, і 32 мм — для магістралі від свердловини чи вводу.
Метал теж має значення. Старі металеві труби з часом заростають накипом і рудою всередині — прохідний переріз зменшується, а разом з ним падає й тиск на виході, навіть якщо насос працює справно. Пластикові труби (PP-R, металопластик) цього недоліку майже позбавлені, тому в новому будівництві їх ставлять за замовчуванням.

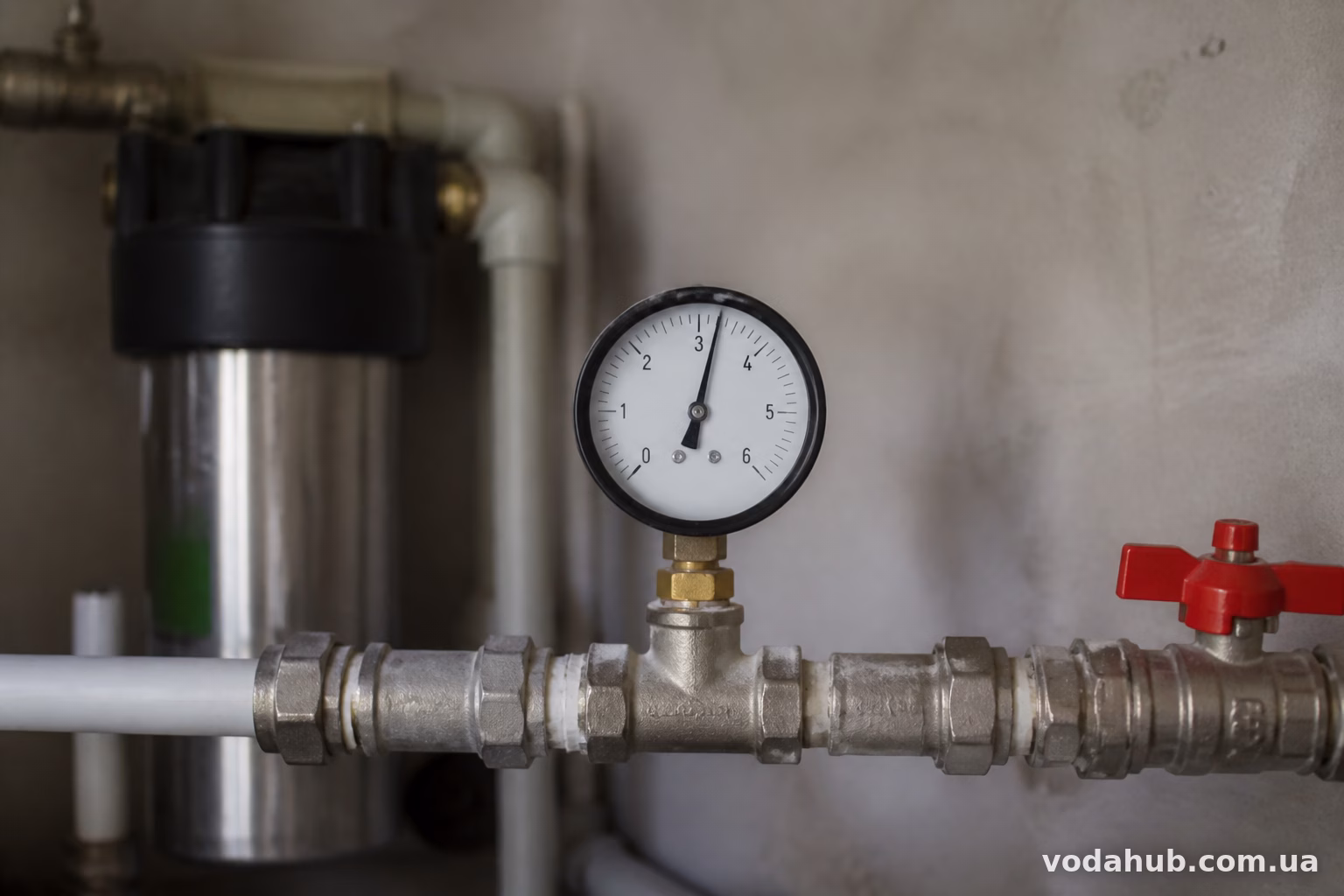

Норми тиску для різного обладнання
Тут варто дивитися не тільки на комфорт людини, а й на технічні вимоги приладів:
- Змішувачі та душові лійки — комфортно працюють від 1 до 4 бар.
- Пральні та посудомийні машини — виробники зазвичай вказують діапазон 1-8 бар, але оптимально 2-3.
- Газові колонки — багатьом моделям потрібен мінімум 0,3-0,5 бара для запуску, інакше автоматика просто не спрацює.
- Системи опалення (якщо йде мова про тиск в опалювальному контурі, а не водопостачанні) — зазвичай 1-2,5 бара, залежно від висоти будинку і типу котла.
Якщо тиск падає нижче 1 бара — почнуться проблеми з побутовою технікою, вона може видавати помилки або просто відмовлятися набирати воду. Якщо тиск вище 6 бар — ризик пошкодити прокладки, зірвати гнучкі підводки або навіть пошкодити сам змішувач.
Що робити, якщо розрахунок показав нестачу тиску
Буває так, що на папері все виглядає погано — розрахований тиск на найвищій точці менше мінімально необхідного. Варіантів вирішення декілька, і вибір залежить від бюджету та конкретної ситуації.
Найпростіший спосіб — переналаштувати реле тиску насосної станції, підвищивши верхню й нижню межі спрацьовування. Але тут є обмеження: насос має бути здатний видавати такий тиск фізично, інакше він просто буде працювати на межі можливостей і швидше вийде з ладу.
Другий варіант — встановити підвищувальний насос (бустер) безпосередньо перед проблемною точкою, наприклад, перед душовою кабіною на другому поверсі. Це доволі поширене рішення для будинків із мансардою чи третім поверхом.
Третій — переглянути діаметр труб на ділянці з найбільшими втратами. Іноді заміна 20-міліметрової труби на 25-міліметрову на ключовій ділянці магістралі вирішує проблему без зайвих насосів.
Кілька практичних застережень
Розрахунок тиску завжди варто робити з запасом, тому що з часом ситуація тільки погіршується — труби заростають, прокладки старіють, насос втрачає потужність. Те, що сьогодні видає 2,5 бара на виході, через п’ять років цілком може давати 2 бара через природний знос обладнання.
Ще один нюанс — сезонність. У приватних будинків зі свердловинним водопостачанням рівень води в самій свердловині може коливатися залежно від сезону, а це впливає на роботу насоса і фактичний тиск на виході. Влітку, під час засухи, дебіт свердловини часто падає, і розрахований “на папері” тиск може не відповідати реальності.
Розрахунок тиску води — це не разова процедура для здачі будинку в експлуатацію. Краще перевіряти показники хоча б раз на рік, особливо перед опалювальним сезоном чи після довгої відсутності мешканців, коли система простоювала. Манометр коштує недорого, а економить чимало нервів і грошей на ремонт техніки, яка постраждала через незбалансований тиск у трубах.
