Суть питання: від чого залежить діаметр труби
Діаметр труби водопроводу — це не про “більше значить краще”. Занадто товста труба коштує дорожче й повільніше прогріває воду в системі опалення (якщо мова про суміщені контури), занадто тонка — не дає нормального тиску, коли одночасно працює душ і пральна машина. Правильний діаметр підбирається під конкретне навантаження: скільки точок водорозбору, яка одночасна витрата води і на яку довжину йде труба.
На практиці для приватного будинку рідко потрібні складні гідравлічні розрахунки з таблицями Дарсі-Вейсбаха. Є спрощена методика, якою користуються сантехніки на об’єктах, і вона дає цілком робочий результат.

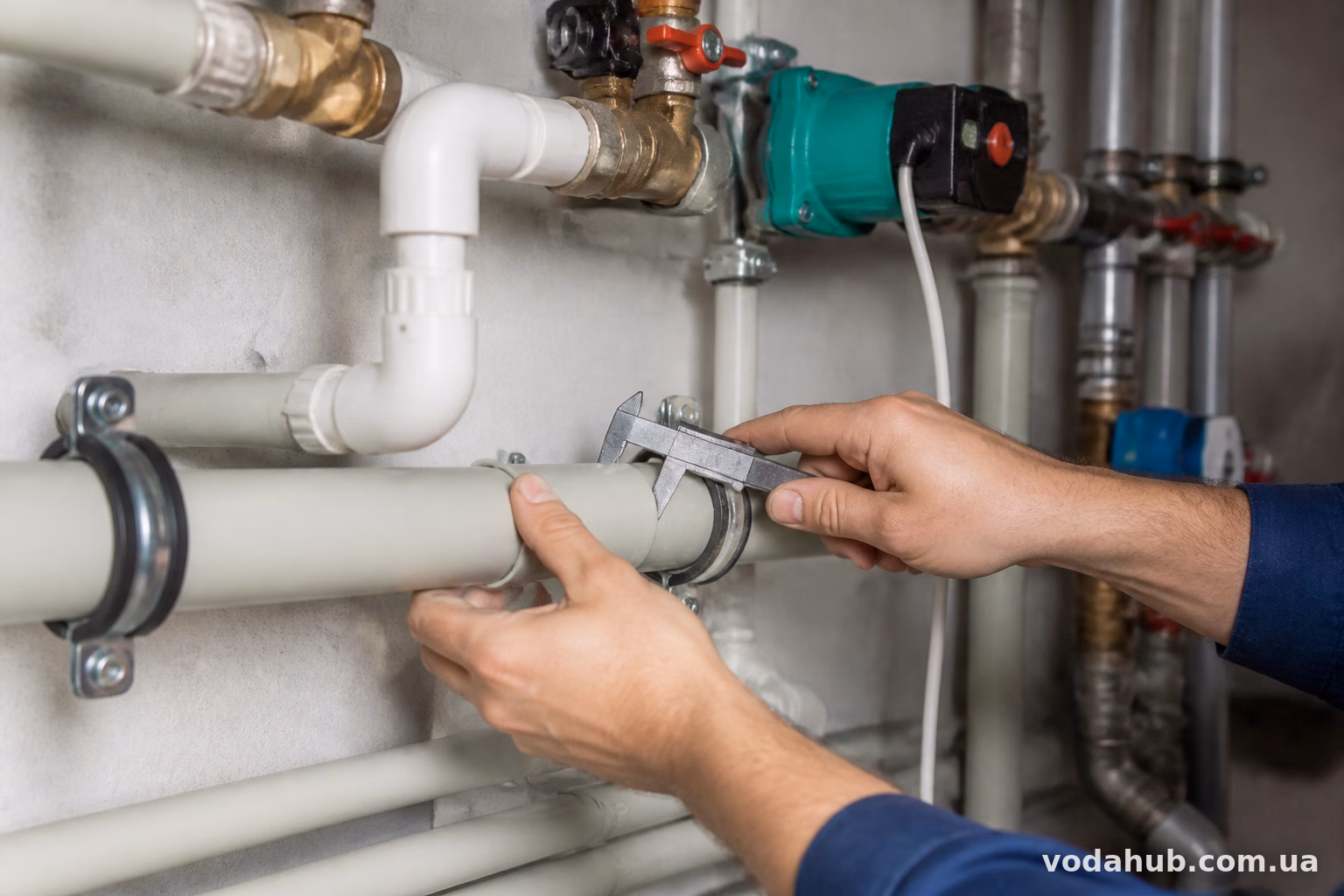

Формула, яку реально використовують
Основа розрахунку — залежність між витратою води, швидкістю потоку і площею перетину труби:
Q = V × S
де Q — витрата води (м³/с), V — швидкість потоку (м/с), S — площа перетину труби.
Звідси діаметр труби виводиться за формулою:
D = √(4Q / (π × V))
Швидкість води в трубах приватного будинку зазвичай беруть у межах 0,7–1,5 м/с. Нижче — тиша й економія, вище — шум у трубах і зайвий гідроудар при закритті кранів. Для холодного водопостачання оптимально орієнтуватись на 1–1,2 м/с, для гарячої трохи менше, бо матеріали труб (особливо метал) швидше зношуються при вищих швидкостях гарячого теплоносія.
Рахувати вручну за формулою кожен раз — задача так собі, тому на практиці простіше орієнтуватись на готові нормативні таблиці витрат для сантехнічних приборів і сумарні значення для будинку.
Скільки води споживає кожен прилад
Щоб визначити сумарну витрату, потрібно знати приблизні показники для типових точок водорозбору:
- умивальник — 0,1–0,15 л/с;
- кухонна мийка — 0,15–0,2 л/с;
- душова кабіна — 0,15–0,25 л/с;
- ванна — 0,2–0,3 л/с;
- унітаз (бачок) — 0,1 л/с;
- пральна машина — 0,2 л/с;
- посудомийна машина — 0,15 л/с;
- поливальний кран у дворі — 0,3 л/с і вище, залежно від насадки.
Якщо просто скласти всі ці цифри для будинку з двома ванними, кухнею і пральною машиною — вийде цифра, яка виглядає загрозливо. Але одночасно всі прилади ніхто не використовує. Тому в реальних розрахунках застосовують коефіцієнт одночасності — зазвичай 0,3–0,5 для приватного будинку на одну-дві сім’ї.
Тобто якщо сумарна витрата всіх точок становить, скажімо, 2 л/с, реальне розрахункове навантаження буде десь 0,6–1 л/с. Саме під цю цифру і підбирається діаметр магістральної труби.

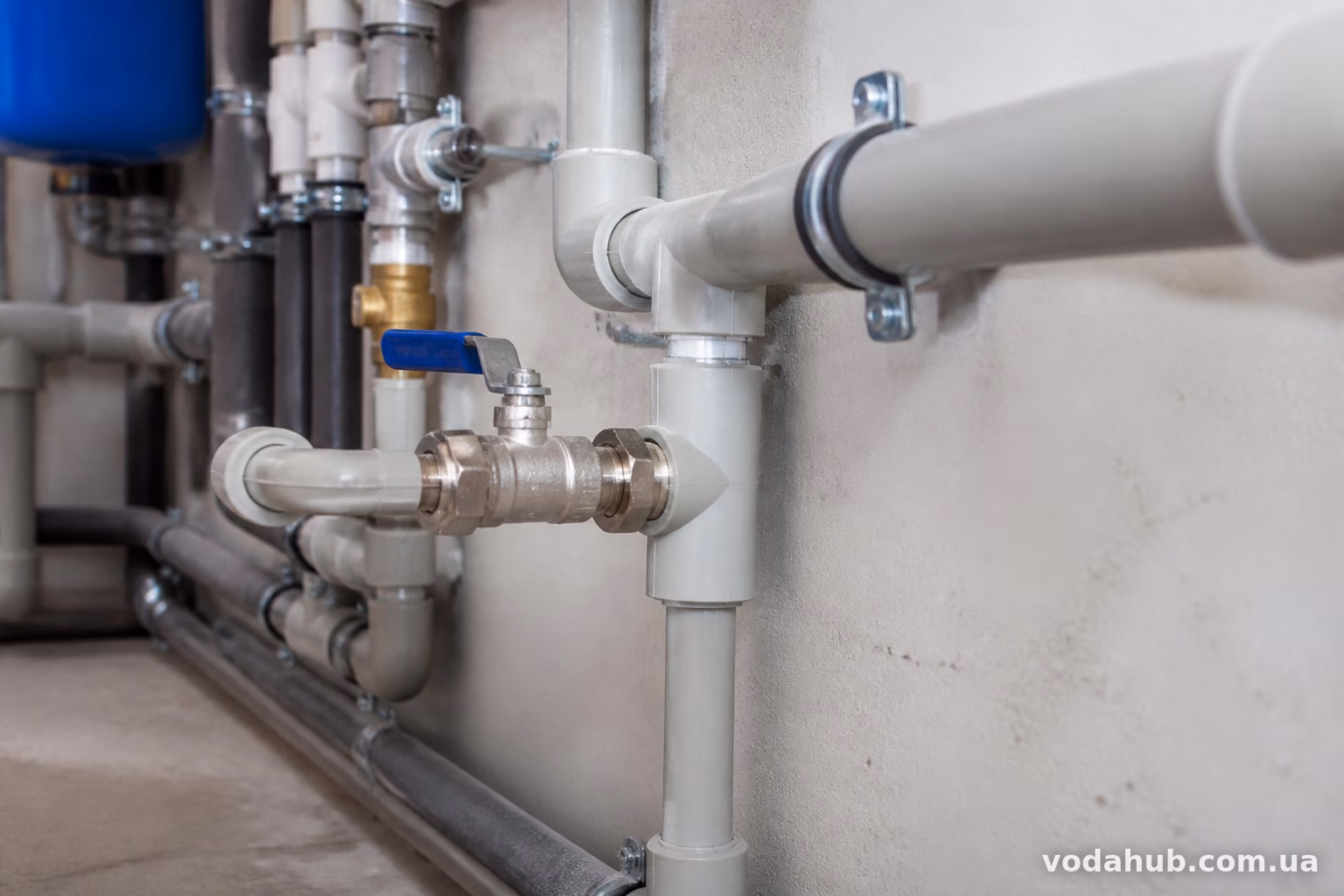

Приклад розрахунку для типового будинку
Візьмемо будинок на дві ванні кімнати, кухню і пральну машину. Сумарна витрата за таблицею вище — приблизно 1,2 л/с (0,00012 м³/с з коефіцієнтом одночасності 0,4 від максимальних 3 л/с сумарно по всіх приборах, якщо рахувати грубо).
Підставляємо в формулу зі швидкістю 1 м/с:
D = √(4 × 0,0012 / (3,14 × 1)) ≈ 0,039 м, тобто приблизно 39 мм.
Це і буде внутрішній діаметр труби на вводі в будинок. З урахуванням товщини стінки труби (для поліпропілену чи металопластику) зовнішній діаметр вийде десь 40-50 мм, а це відповідає стандартним трубам Ø50 або навіть Ø63 з запасом, якщо в перспективі планується прибудова чи додаткова точка водорозбору типу бойлера з окремою подачею.
Для розводки по кімнатах діаметр вже менший — там навантаження на кожну ділянку локальне, а не сумарне по всьому будинку.
Типові діаметри для різних ділянок системи
На практиці склалась певна логіка розподілу діаметрів по ділянках водопроводу, і вона більш-менш однакова для більшості проектів приватних будинків:
Магістральна труба від свердловини або центрального водопроводу до будинку — зазвичай 32-40 мм (для поліпропілену або ПНД), інколи 50 мм для великих будинків з басейном чи поливом ділянки з тієї ж системи.
Стояк усередині будинку до розподільного колектора — 25-32 мм.
Розводка від колектора до окремих точок — тут вже все залежить від конкретного прибору. На унітаз і умивальник вистачає 16-20 мм, на ванну чи душову краще брати 20-25 мм, бо там потрібен вищий одночасний потік для комфортного наповнення.
Труба на пральну чи посудомийну машину — 16-20 мм, цього достатньо навіть з запасом.
Якщо в будинку стоїть колекторна система розводки (найчастіше на металопластику чи PEX), кожна точка отримує окрему трубу від колектора, і діаметр підбирається саме під конкретний прилад, а не під сумарне навантаження — це і є головна перевага такої схеми порівняно з послідовним підключенням.

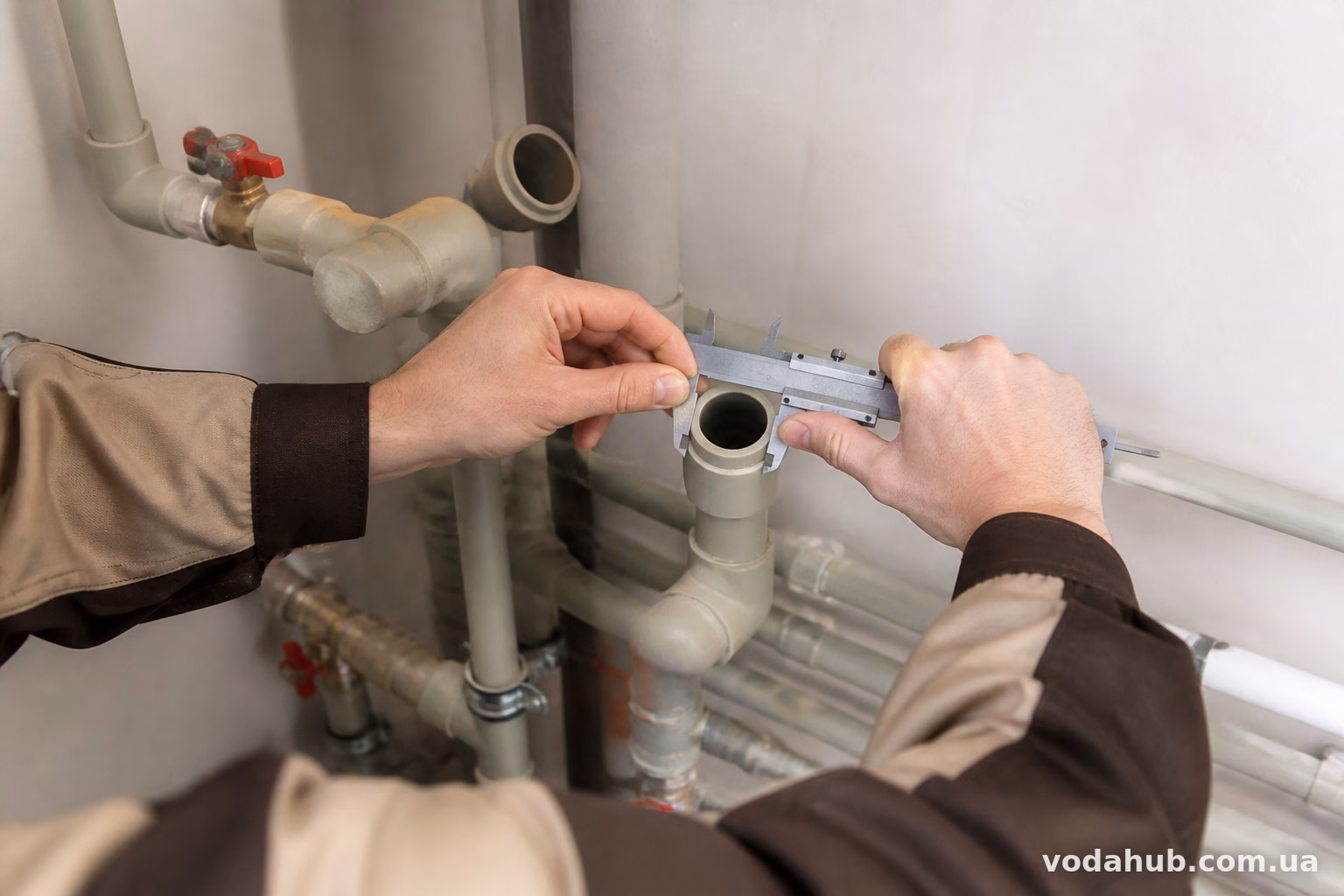

Що ще впливає на вибір, крім витрати
Тиск у системі — критичний фактор. Якщо будинок підключений до центрального водопроводу з тиском 2-3 атмосфери, можна закладати менші діаметри, бо тиск сам компенсує втрати на тертя в трубі. А от при слабкому насосі на свердловині (типова ситуація для приватного сектора, де качає неглибокий насос) варто брати діаметр з запасом — інакше на другому поверсі з крана буде текти тонка цівка замість нормального струменя.
Довжина труби теж має значення. Чим довша магістраль від джерела до будинку, тим більші втрати тиску на тертя, і тим сенс брати трубу на розмір більшу за розрахункову. Для ділянки 50-70 метрів (типова відстань до свердловини на ділянці) різниця між 32 і 40 мм труб може означати різницю в 0,5 атм тиску на виході — це вже відчутно для верхніх точок будинку.
Матеріал труби теж грає роль, хоч і не таку велику. Поліпропіленові труби мають дещо більший внутрішній опір через шорсткість стінки в порівнянні з металопластиком чи PEX, тому іноді для ПП труб беруть діаметр на крок більший.
Поширені помилки при виборі діаметра
Найчастіша помилка — брати діаметр “як у сусіда” без урахування кількості точок водорозбору у своєму будинку. У сусіда може бути один санвузол, а у вас три ванні кімнати плюс джакузі — тут однакова труба точно не підійде.
Друга помилка — економія на магістральній трубі при закладанні фундаменту, коли труба ховається в стяжку чи під землю. Замінити занадто тонку трубу потім — це розкопки, демонтаж стяжки і купа зайвих витрат. Краще на етапі проектування закласти діаметр із невеликим запасом, ніж потім переробляти.
Третя — ігнорування коефіцієнта одночасності в бік завищення. Деякі майстри просто складають максимальні витрати всіх приборів без жодних коефіцієнтів, і в результаті пропонують клієнту трубу на 63 мм там, де вистачило б 40. Це не критична помилка, але зайві гроші за матеріал і фітинги.
Підсумок
Розрахунок діаметра труби для водопроводу — не про складну математику, а про розуміння реального навантаження на систему. Головне — правильно оцінити кількість точок водорозбору, врахувати коефіцієнт одночасності і не забувати про запас на майбутнє, якщо плануєте розширення будинку чи додаткові прибори. Для більшості приватних будинків магістраль на 32-40 мм і розводка на 16-25 мм по окремих ділянках закривають потреби без перевитрат. А якщо є сумніви — краще проконсультуватись з сантехніком на етапі проектування, ніж перекопувати ділянку через рік через слабкий тиск на другому поверсі.
