Ухил труби каналізації: базові цифри, які треба знати
Для труби діаметром 50 мм ухил має становити 3 см на кожен метр довжини. Для 100-міліметрової труби — 2 см на метр. Для 150 мм — 0,8 см на метр. Це не рекомендації “для орієнтиру”, а нормативні значення з СНиП 2.04.01-85, якими досі керуються сантехніки на пострадянському просторі, включно з Україною.
Чому саме такі цифри? Все зводиться до швидкості потоку. Стоки повинні рухатись зі швидкістю приблизно 0,7-1 м/с — цього достатньо, щоб тверді частинки не осідали на дні труби, але й не настільки швидко, щоб рідина “проскакувала” повз твердий осад, залишаючи його забиватись у трубі. Занадто малий ухил — і у вас застій, гнилий запах, засмічення. Занадто великий — вода летить вперед, а важчі фракції залишаються лежати. Через рік-два така труба забивається так само надійно, як і при недостатньому нахилі.

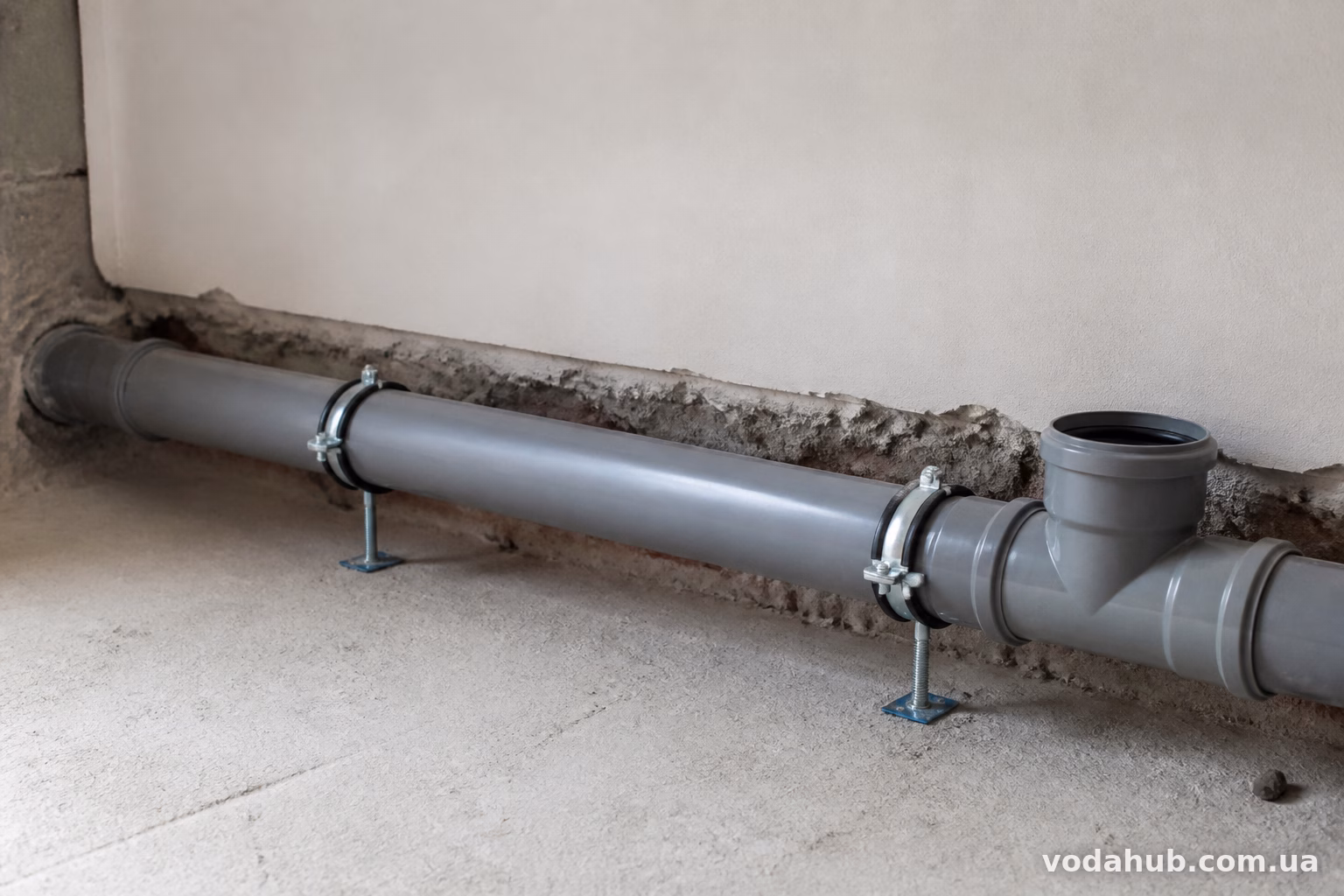

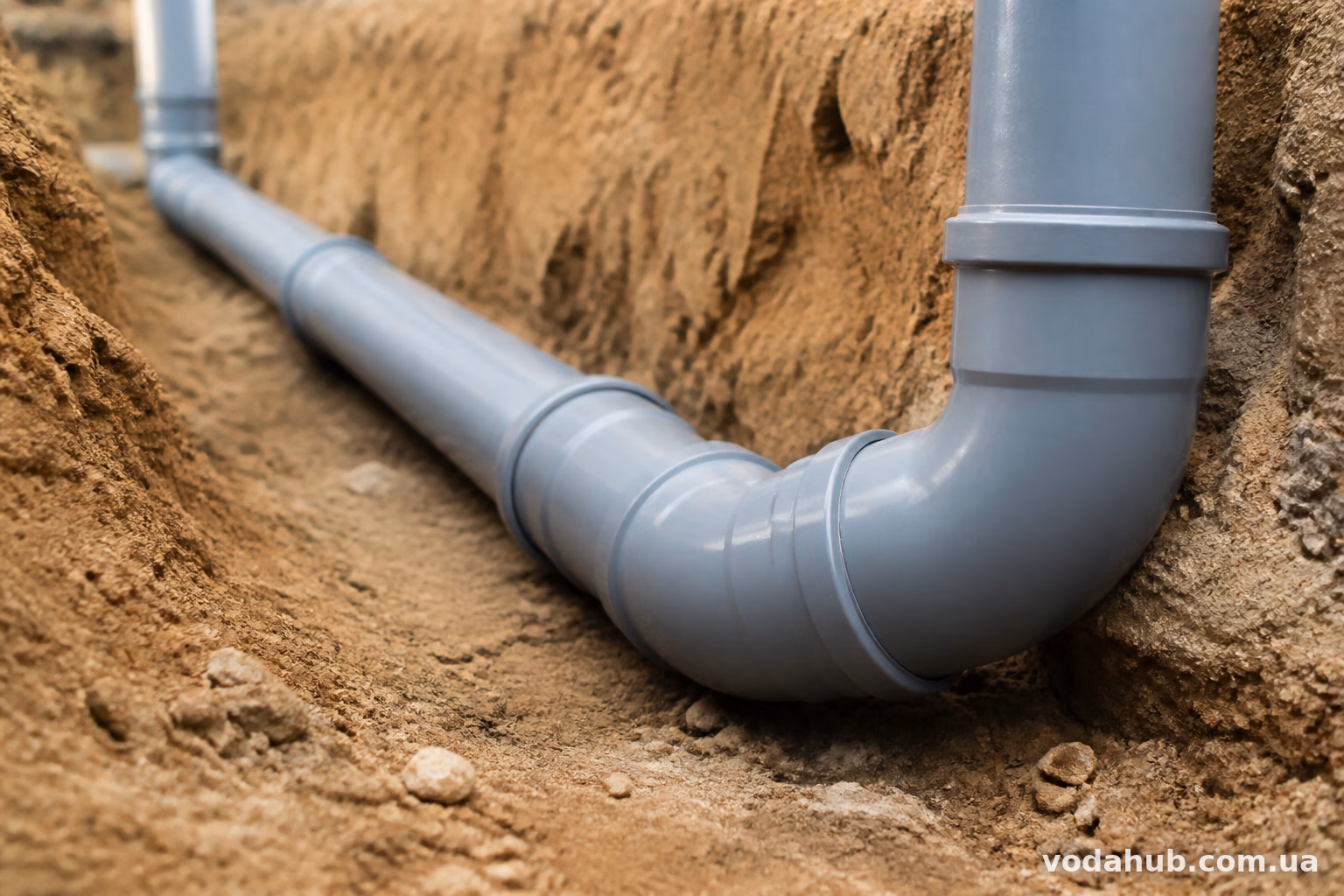

Формула розрахунку — рахуємо самостійно
Розрахунок ухилу насправді простий. Береться довжина ділянки труби в метрах і множиться на нормативний коефіцієнт ухилу для конкретного діаметра.
Наприклад, у вас труба діаметром 110 мм (стандарт для внутрішньої каналізації в квартирі) і довжина ділянки від унітазу до стояка — 4 метри. Коефіцієнт для 100-110 мм — 0,02 (тобто 2 см на метр). Множимо: 4 × 0,02 = 0,08 метра, або 8 см. Саме на таку висоту повинен опуститись кінець труби порівняно з початком.
Формула у загальному вигляді виглядає так:
H = L × i
де H — перепад висот у метрах, L — довжина труби в метрах, i — коефіцієнт ухилу (береться з таблиць норм для конкретного діаметра).
Для зовнішньої каналізації, де використовують труби 160-200 мм, коефіцієнт зменшується до 0,007-0,008. Тобто на 10 метрів траси перепад складе всього 7-8 см. Здається, що це майже горизонтально, але саме такий розрахунок і закладено інженерами — при більшому діаметрі труби навіть невеликого ухилу вистачає для нормальної швидкості потоку.
Таблиця нормативних ухилів для різних діаметрів
Щоб не рахувати щоразу вручну, ось базові значення, якими користуються практикуючі сантехніки:
- Труба 50 мм — ухил 0,03 (3 см на метр)
- Труба 100-110 мм — ухил 0,02 (2 см на метр)
- Труба 150-160 мм — ухил 0,008 (0,8 см на метр)
- Труба 200 мм — ухил 0,007 (0,7 см на метр)
Ці значення — мінімальні. Робити менший ухил не варто, хоч заманливо буває “зрізати” перепад, коли висота стояка обмежена. А ось перевищувати норму допускається, хоча й з обмеженнями — максимальний ухил для труб до 150 мм не повинен перевищувати 0,15 (тобто 15 см на метр). Якщо перепад більший, вода летить настільки швидко, що тверді частки “відстають” і залишаються в трубі.

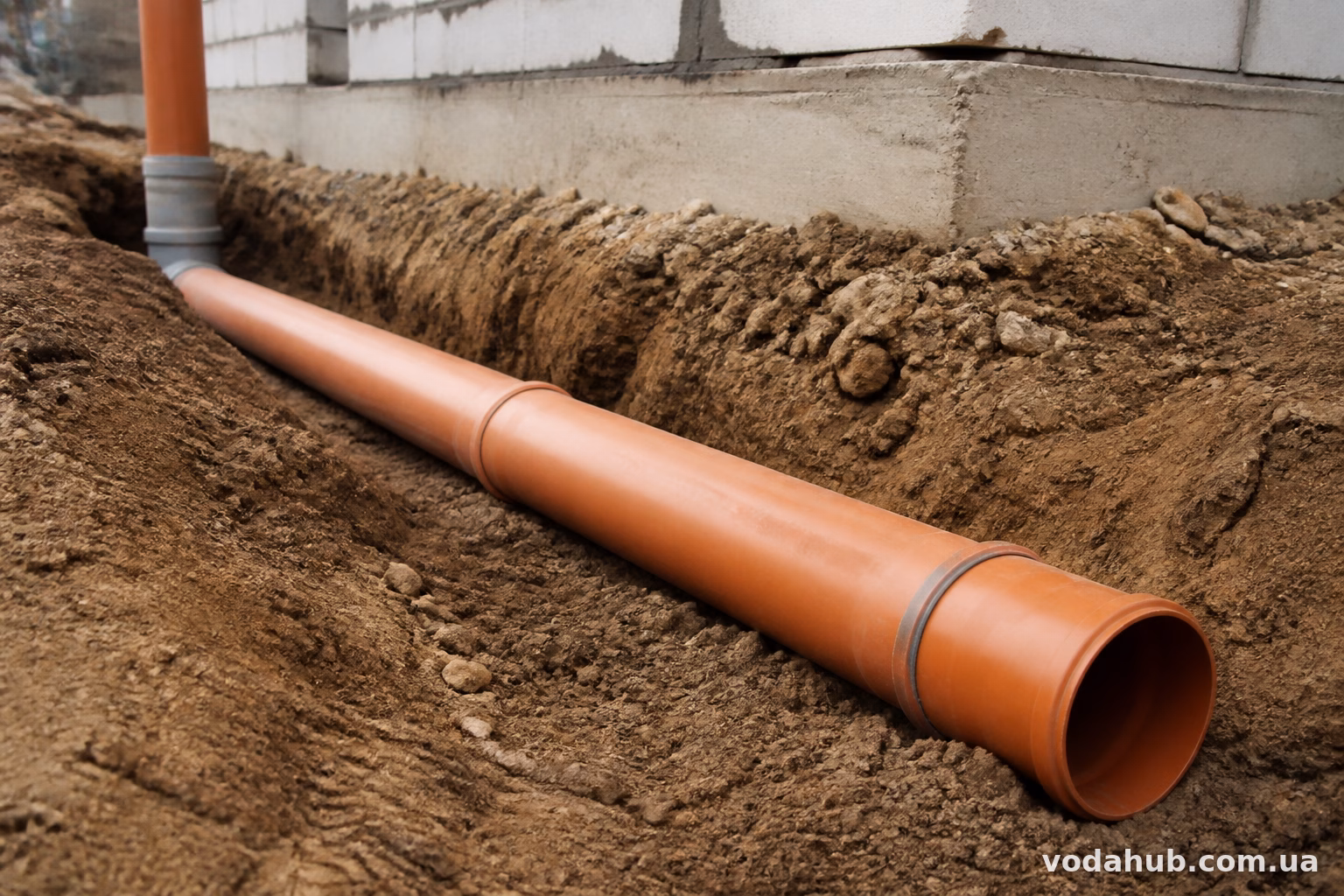

Практичний приклад із квартирою
Уявімо типову ситуацію: ванна кімната в панельному будинку, унітаз стоїть на відстані 3,5 метра від стояка. Труба — 110 мм. Розраховуємо: 3,5 × 0,02 = 0,07 метра, тобто 7 сантиметрів перепаду.
На практиці це означає наступне: якщо труба виходить з унітазу на висоті, скажімо, 20 см від підлоги, то в точці підключення до стояка вона має опуститись до 13 см. Різниця невелика, і на око її часто не видно — тут потрібен рівень або лазерний нівелір, а краще обидва інструменти одразу, бо будівельний рівень на короткій ділянці іноді дає похибку.
Це власне та причина, чому “на глаз” прокладена каналізація в старих квартирах часто працює погано. Майстер просто клав трубу під зручним кутом, орієнтуючись на існуючий стояк, без жодних розрахунків. Результат — застій води в раковині, повільне зливання, періодичні засмічення саме в тих місцях, де ухил недостатній.
Як виміряти перепад висот на практиці
Тут все залежить від довжини ділянки. Для короткої труби (до 2-3 метрів) достатньо будівельного рівня з міряльною лінійкою — прикладаєте рівень до труби, знаходите положення, де бульбашка показує потрібний кут, і фіксуєте трубу.
Для довших ділянок, особливо зовнішньої каналізації від будинку до септика чи вигрібної яму, знадобиться лазерний нівелір або гідравлічний рівень. Останній, до слова, дуже недооцінений інструмент — це просто прозорий шланг з водою, який показує перепад висот з точністю до міліметра на будь-якій довжині. Коштує дешево, а користі більше, ніж від дорогого лазерного рівня в умовах будівельного майданчика, де пилюка і вібрація можуть спотворити показання лазера.
Ще один момент — перед прокладанням варто зробити розмітку. Натягнути шнур на потрібну висоту від початкової точки до кінцевої, з урахуванням розрахованого перепаду, і вже за цим шнуром вкладати трубу в траншею чи закріплювати на опорах.

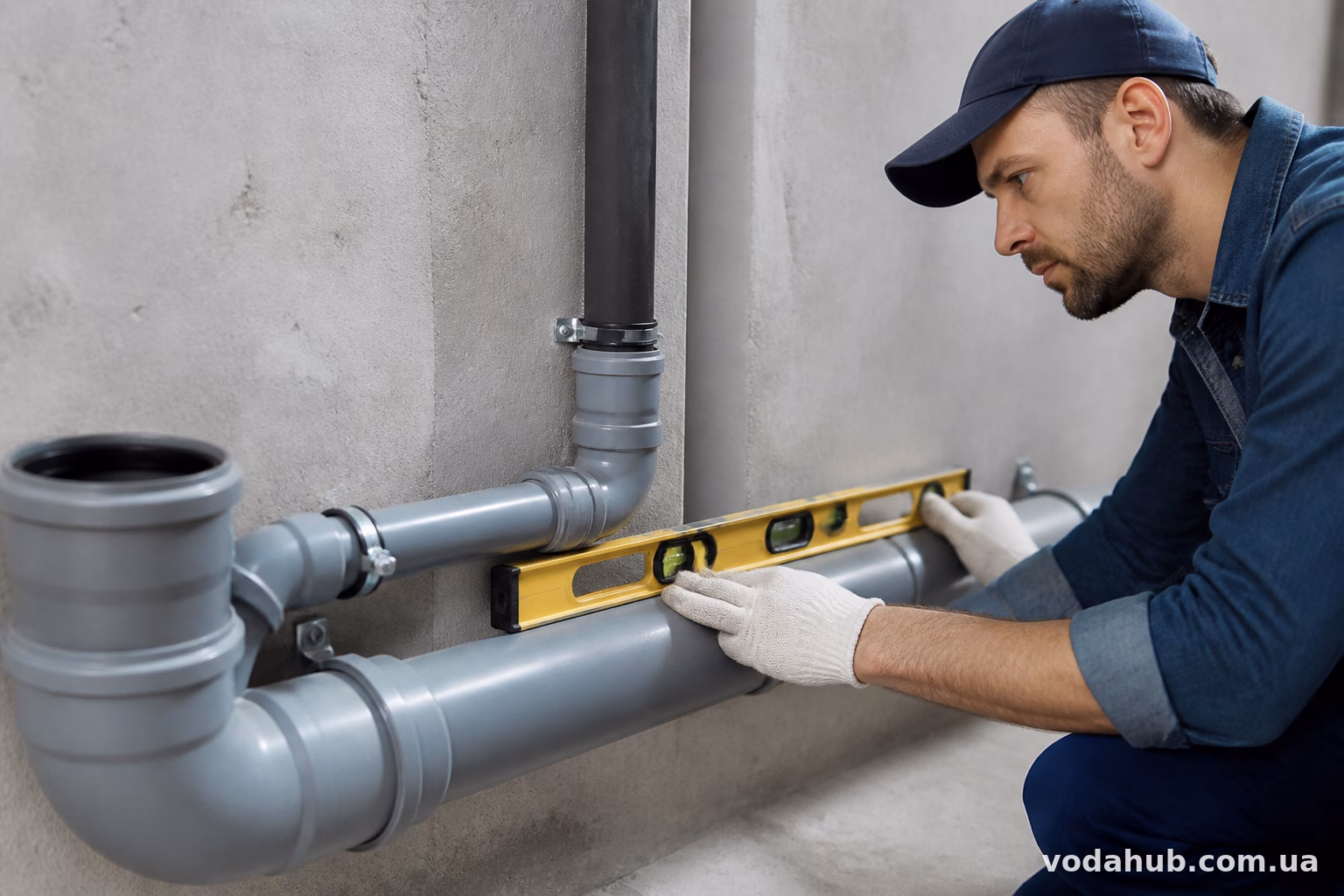

Типові помилки при розрахунку ухилу
Найчастіша помилка — ігнорування довжини ділянки. Люди просто “на око” нахиляють трубу, орієнтуючись на видиму різницю висот, а не на фактичну довжину. Через це на короткій ділянці роблять надмірний ухил, а на довгій — недостатній.
Друга поширена проблема — забувають, що загальний ухил траси має бути рівномірним по всій довжині, без “хвиль” вгору-вниз. Якщо труба десь провисає, там утворюється кишеня, де застоюється вода і накопичуються тверді частинки. З часом саме в цих місцях і відбувається засмічення, навіть якщо загальний ухил на початку і в кінці розрахований правильно.
Третя помилка — намагання компенсувати недостатню висоту стояка занадто малим ухилом. Буває, що фізично не вистачає перепаду висот у квартирі — стояк розташований занизько, а ванна кімната далеко. У такому випадку краще використати трубу меншого діаметра на проблемній ділянці (наприклад, замість 110 мм поставити 50 мм для короткого відрізка від умивальника), ніж жертвувати нормативним ухилом.
Ухил для зовнішньої каналізації — окремі нюанси
Зовнішня каналізація, яка веде від будинку до септика чи центральної мережі, має свої особливості. Тут труби зазвичай глибші, довжина ділянок більша, а промерзання грунту взимку — реальний фактор, який треба враховувати.
Мінімальна глибина закладки труби залежить від регіону і глибини промерзання грунту, але в середньому для України це 0,7-1,2 метра. При цьому ухил розраховується так само за формулою H = L × i, тільки на більших дистанціях перепад висот стає відчутнішим фізично — на 20 метрів труби діаметром 160 мм перепад складе 16 см, і це вже помітно на око при прокладанні траншеї.
Якщо рельєф ділянки не дозволяє зробити природний ухил (наприклад, будинок стоїть на пласкій ділянці, а септик розташований далі, ніж дозволяє перепад висот), встановлюють насосну станцію для примусового відкачування стоків. Це дорожче і складніше в обслуговуванні, але іноді єдиний варіант, коли фізично не вистачає висоти для самопливної системи.
Розрахувати ухил каналізаційної труби — не найскладніше завдання в сантехніці, головне тут — не полінуватись і зробити виміри та обчислення заздалегідь, а не “на око” під час монтажу. Формула проста, таблиці нормативів доступні, а гідравлічний рівень коштує як обід у кафе. Витративши годину на розрахунки перед початком робіт, ви заощадите собі роки без засмічень і викликів сантехніка через застій стоків.
